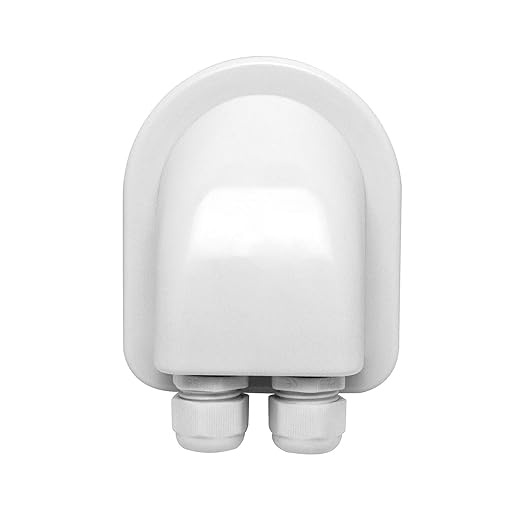

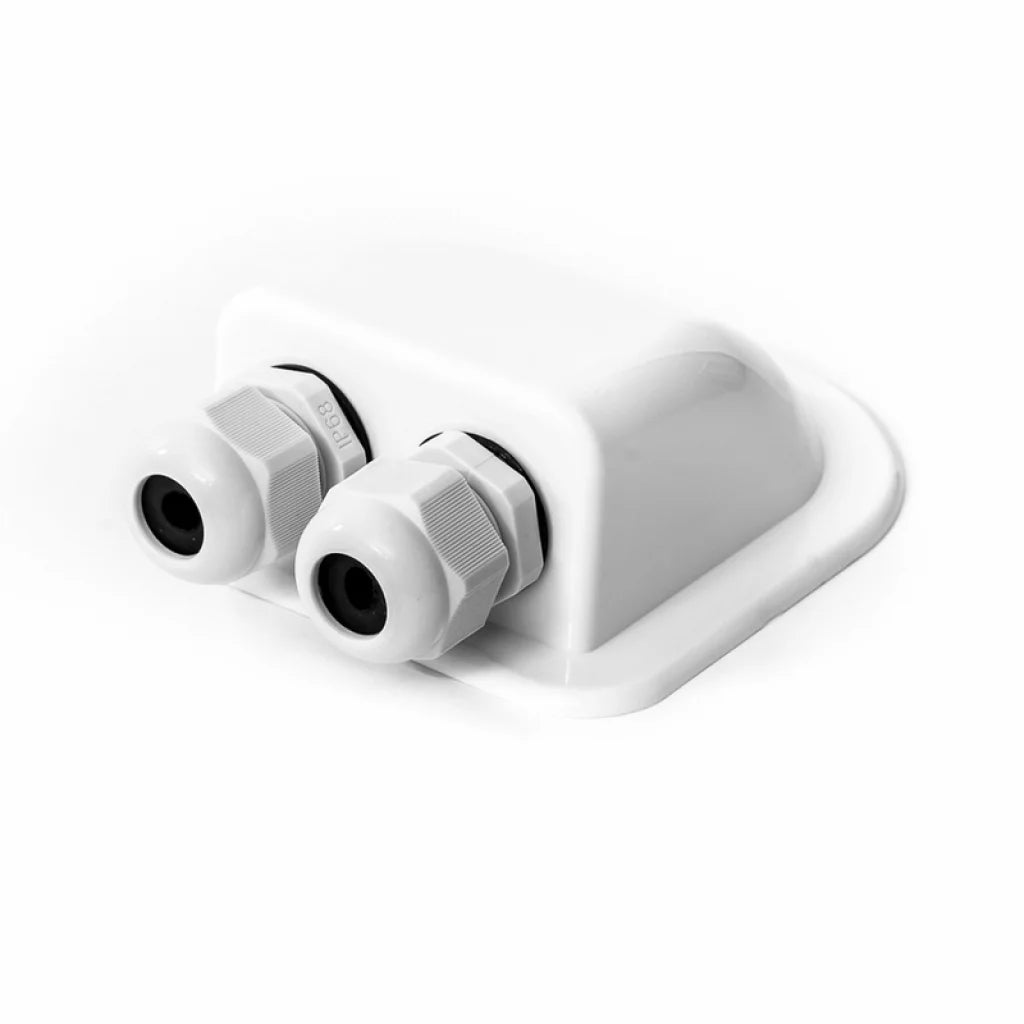

Kabelgenomföring för solcellskabel
- Vattentät kabelgenomföring
- UV- & väderbeständig
- Enkel & säker kabeldragning
Inkl. moms. Frakt beräknas i kassan
Dubbel kabelgenomföring för solcellskabel ger en säker och vattentät lösning för att dra två solcellskablar genom tak eller vägg utan risk för vatteninträngning.
Läs mer om produkten-
Leverans 1-3 dagar
Till hela Sverige
-
Hämta i Halmstad
Vardagar 8-16
-
Svensk support
Ring eller mejla oss

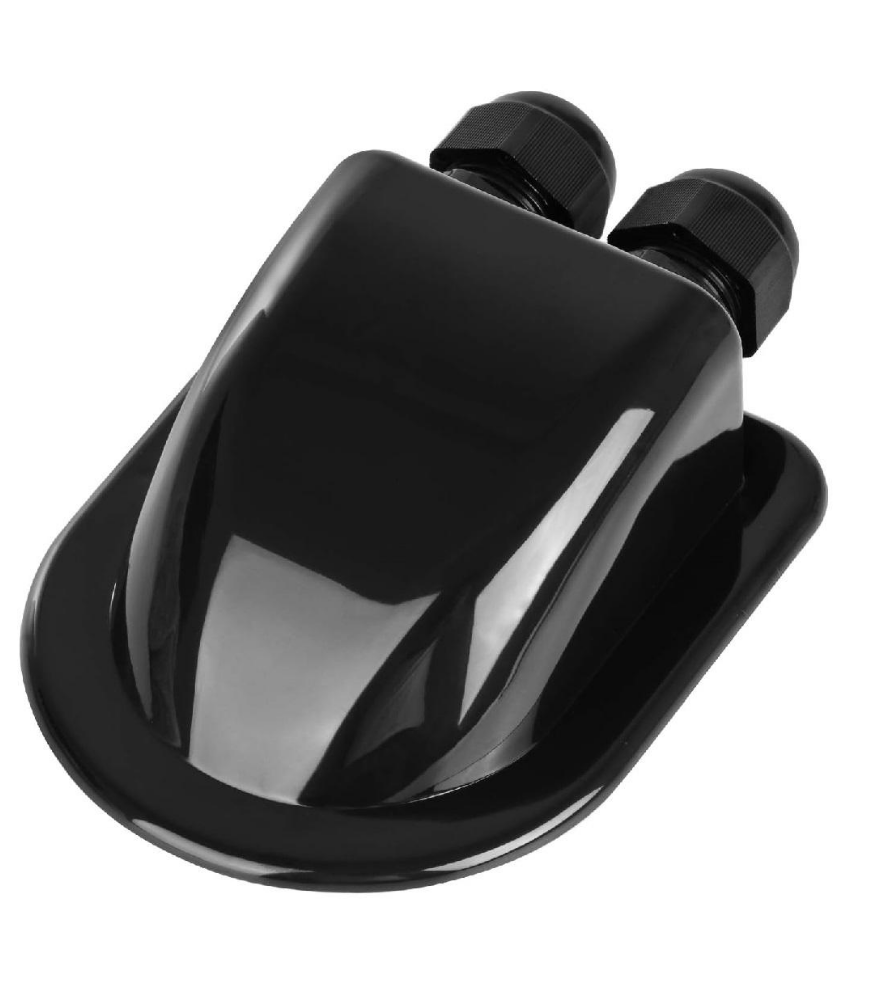

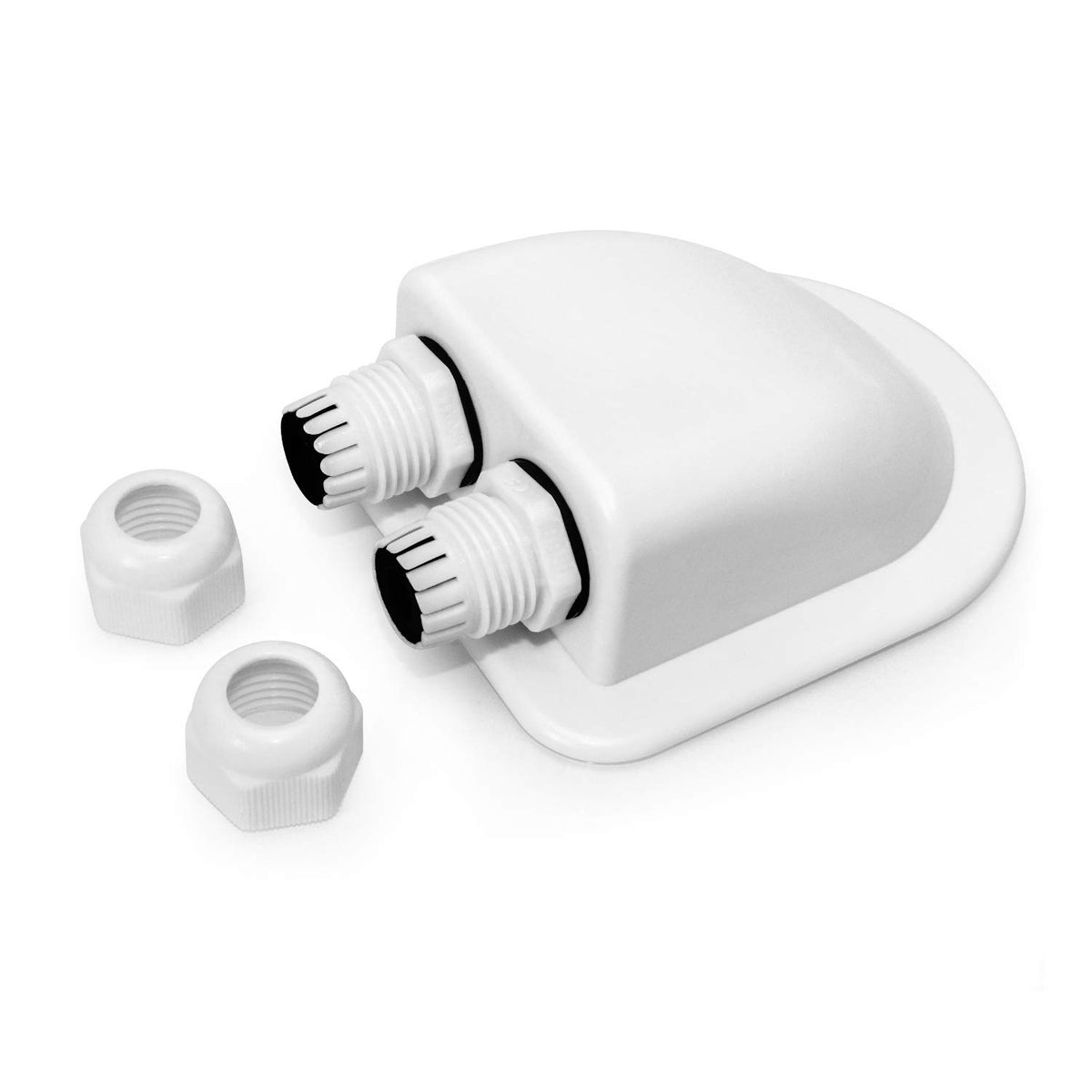

Dubbel kabelgenomföring för solcellskabel ger en säker och vattentät lösning för att dra två solcellskablar genom tak eller vägg utan risk för vatteninträngning.
Den robusta konstruktionen skyddar kablarna mot väder, UV-strålning och mekaniskt slitage, samtidigt som installationen får ett snyggt och professionellt utseende.
Översikt

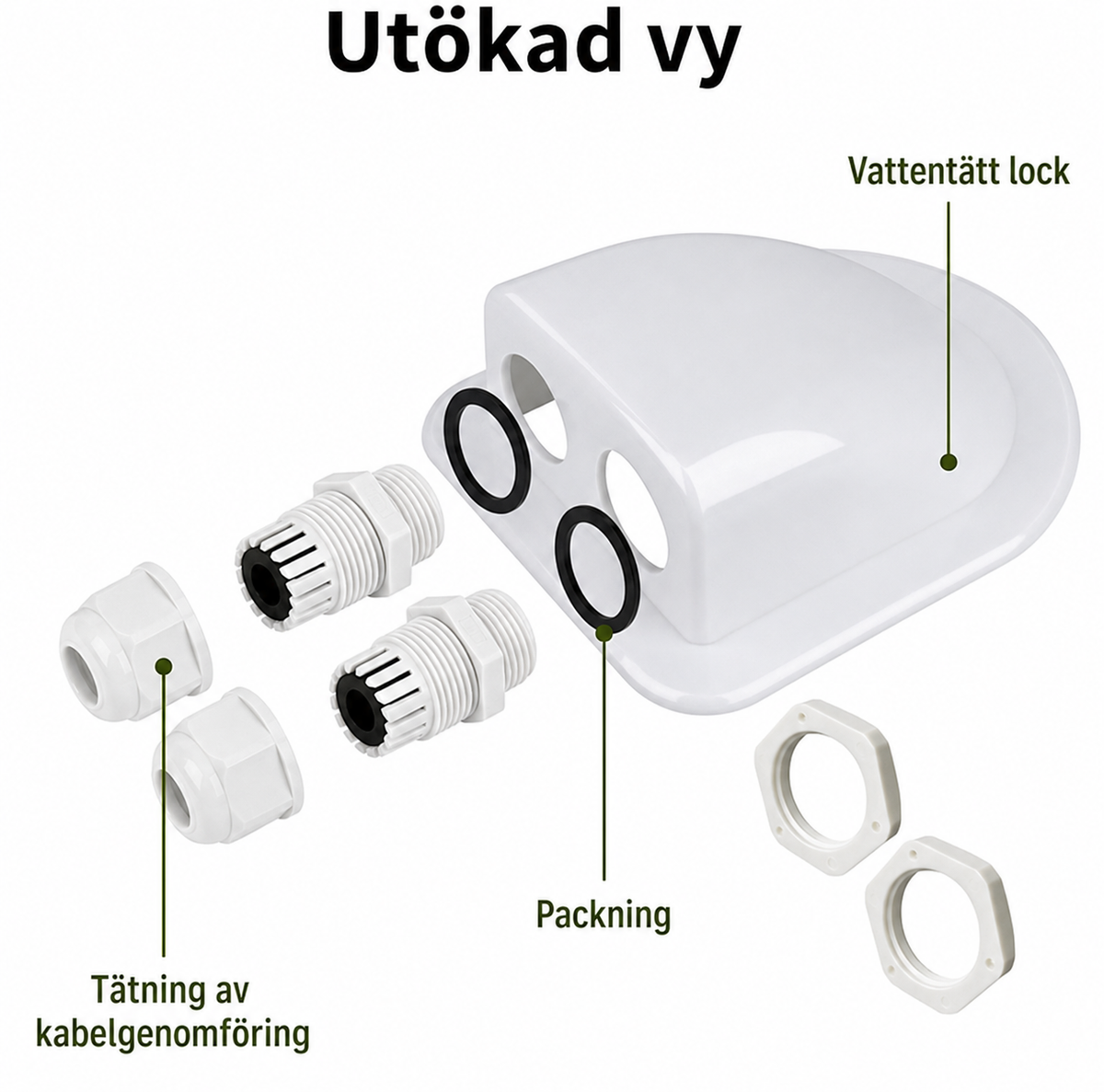

En väderbeständig kabelgenomföring med dubbel kabelingång som säkerställer en trygg och tät kabeldragning i solcellsinstallationer.
Fördelar
- Vattentät konstruktion för säker utomhusanvändning.
- Dubbel kabelingång för enkel installation av solpaneler.
- UV-beständigt material med lång livslängd.
- Skyddar kablar mot fukt, smuts och slitage.
- Enkel montering på tak, vägg eller däck.
- Ger en snygg och professionell installation.
Användningsområden
Perfekt för solcellsanläggningar på husbilar, husvagnar, båtar, fritidshus och andra off-grid-system där två solcellskablar behöver dras säkert genom tak eller vägg med maximalt skydd mot väder och fukt.
Montering
Vilket fäste passar ditt tak?
Rätt fäste beror på takets material. Följ alltid fästets monteringsanvisning.
-

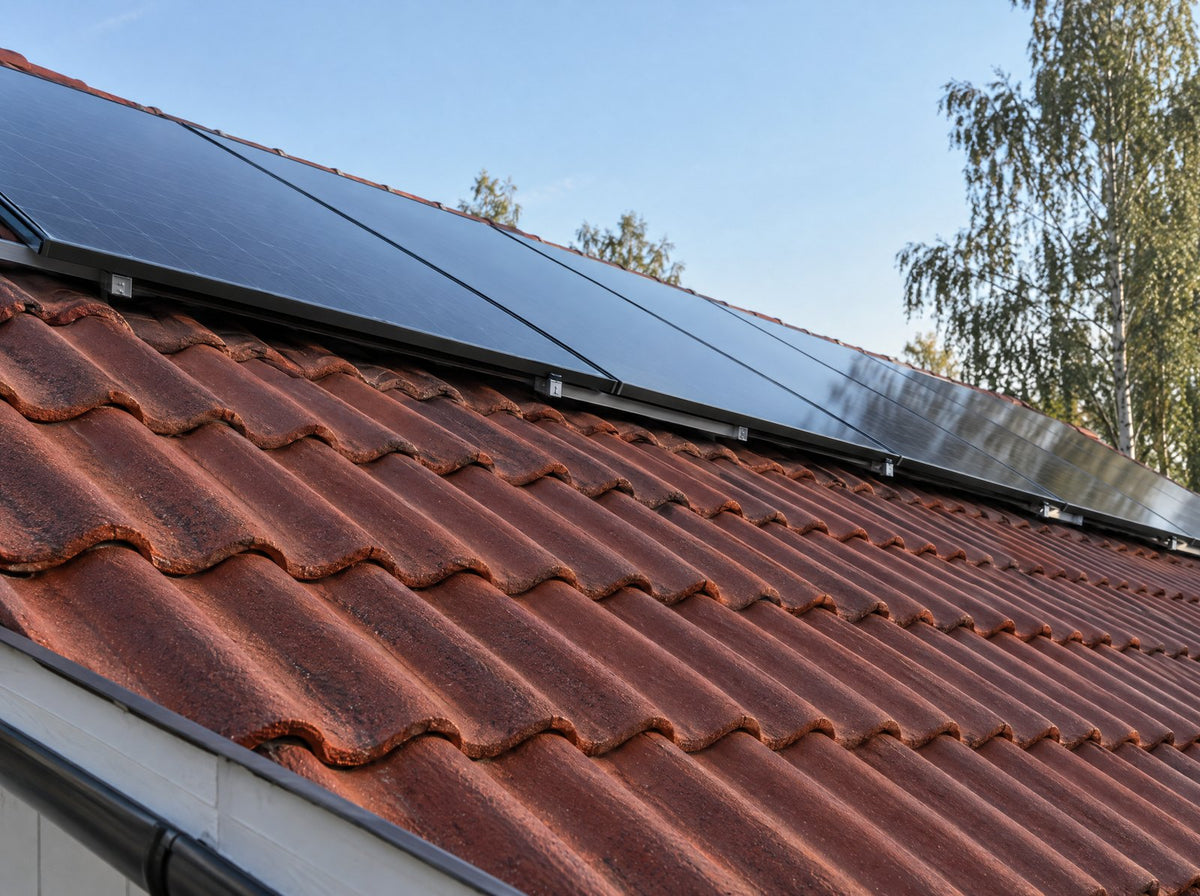

Takpannor
Takkroken skruvas i takkonstruktionen under pannorna och bär skenan som panelerna fästs på.
Passar till
-

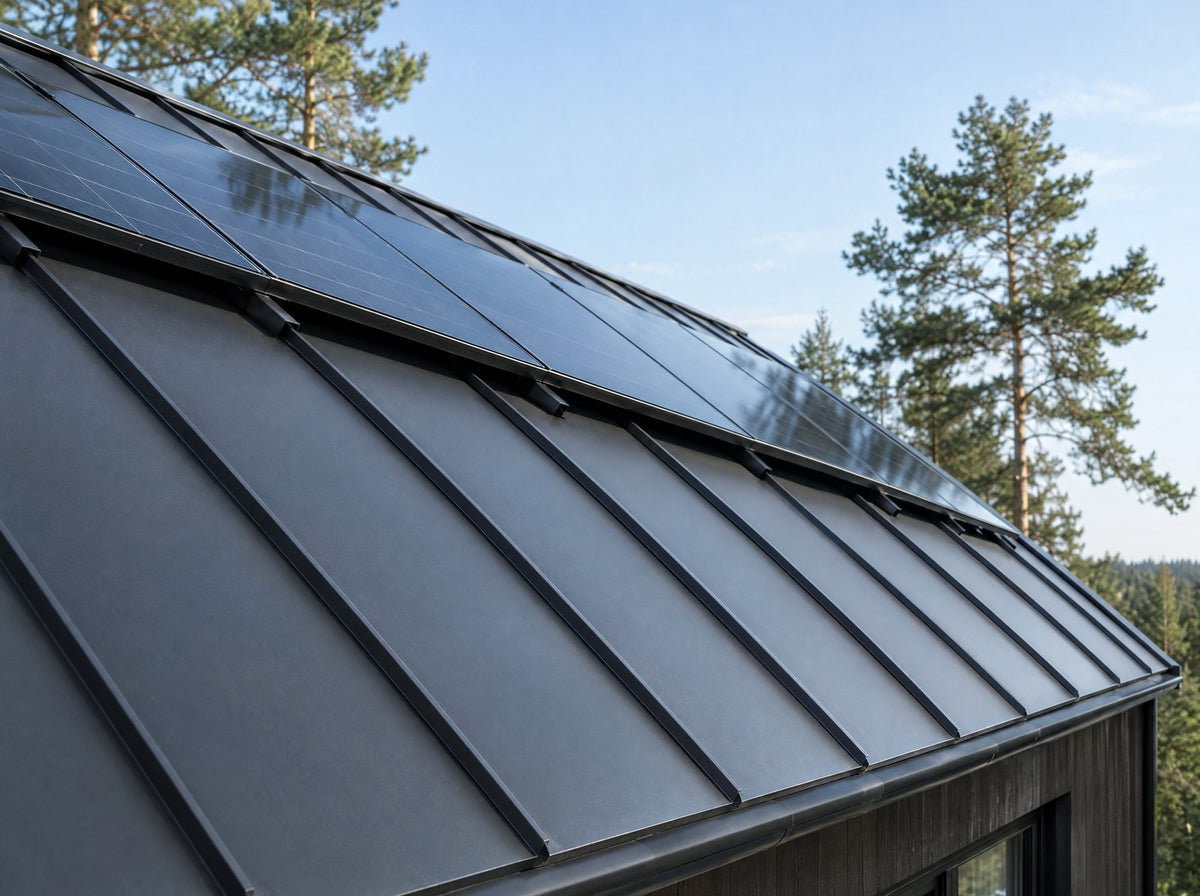

Falsat plåttak
Fästet kläms fast på den stående falsen. Ingen håltagning i taket.
-

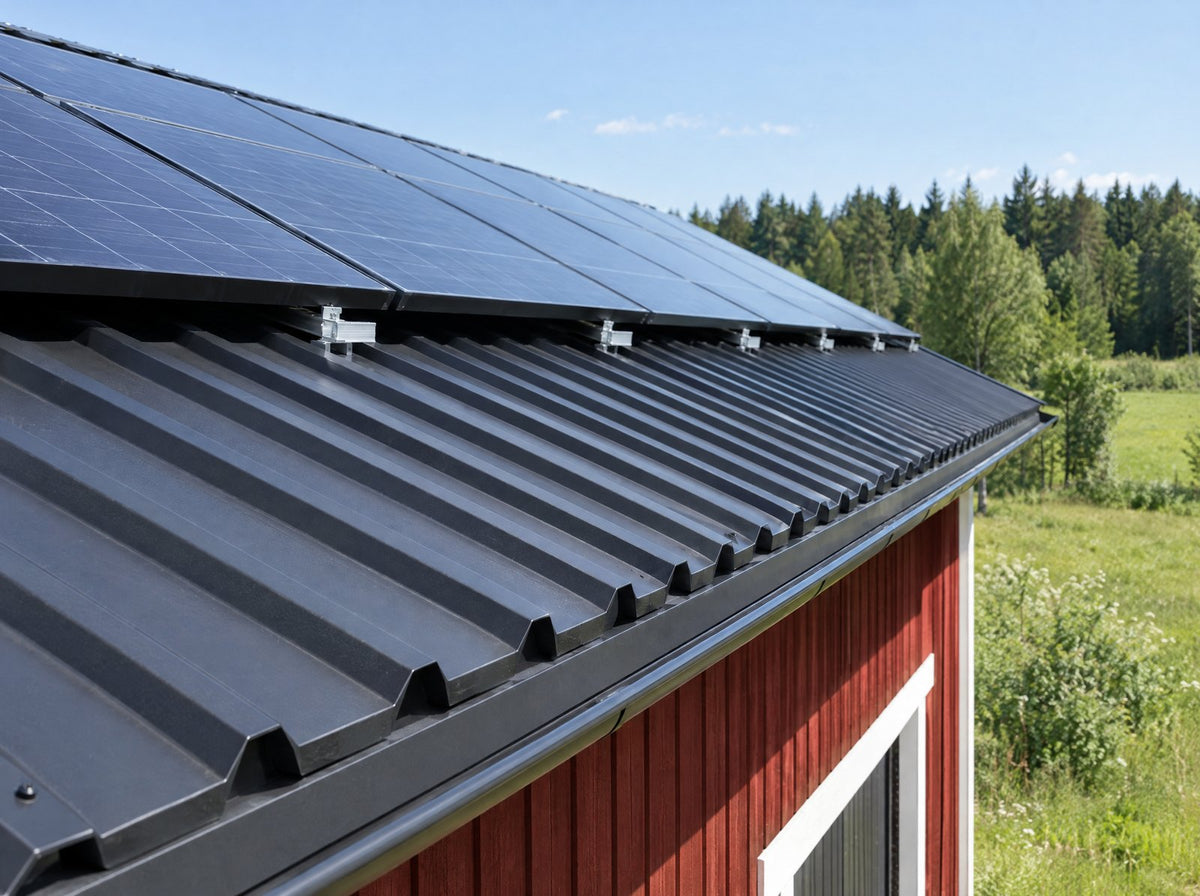

Trapetsplåt
Kort aluminiumskena som monteras på plåtens toppar, med EPDM-tätning mot plåten.
-

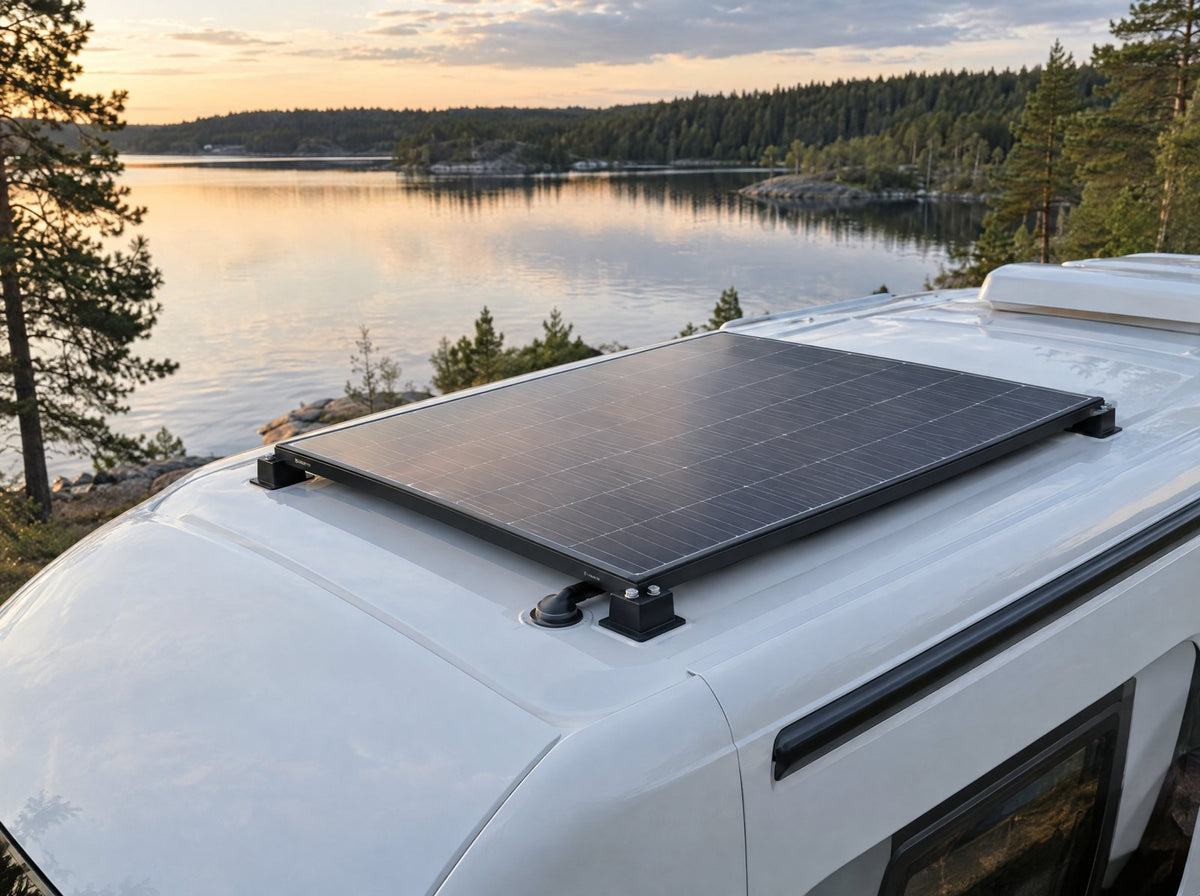

Husbil, husvagn och båt
Hörnfästen som limmas eller skruvas och lyfter panelen för bättre kylning. Täta kabeln med en genomföring.

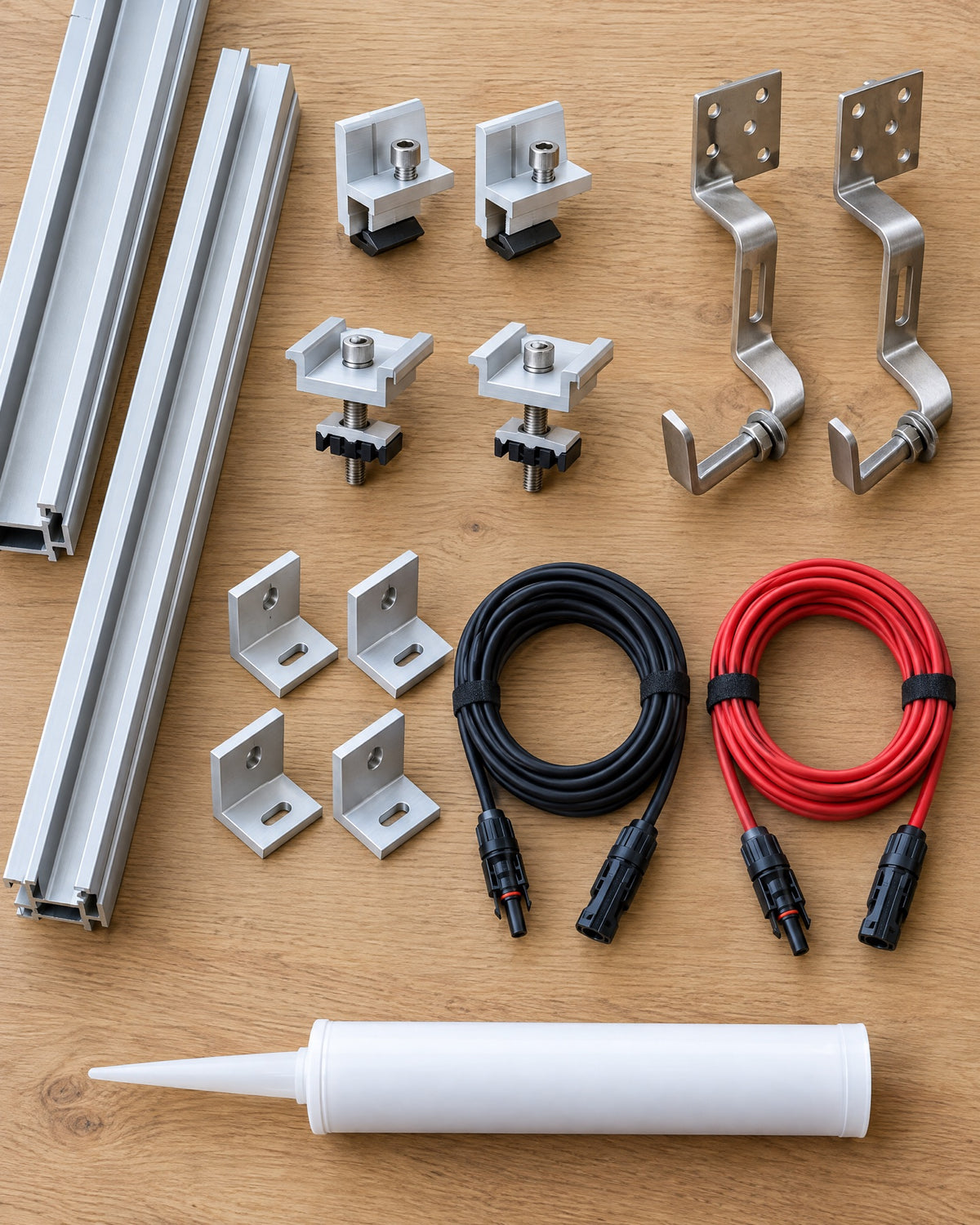

Klämmor till fästena
Panelerna kläms fast på skenan eller fästet. Ändklämmor håller ytterkanten, välj H30 för 30 mm ram och H40 för 40 mm ram. Mellanklämmor sitter mellan två paneler.

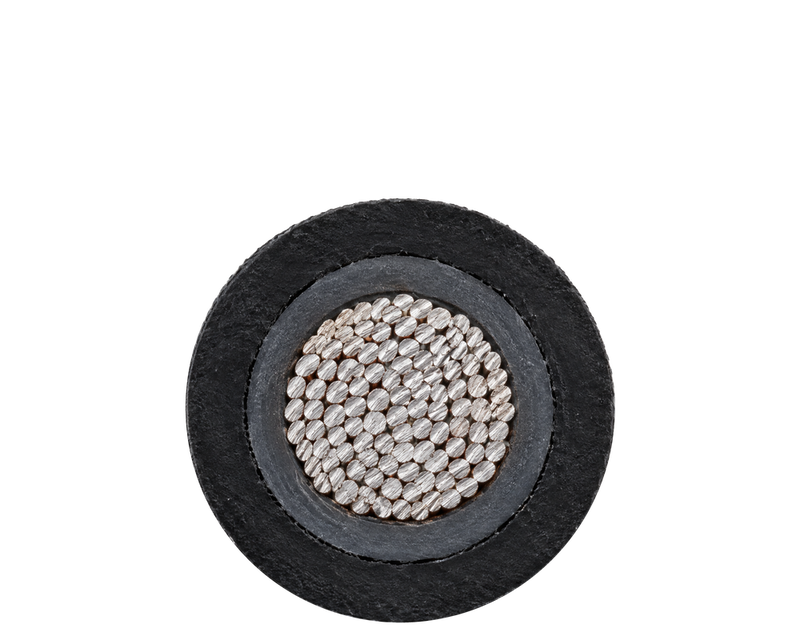

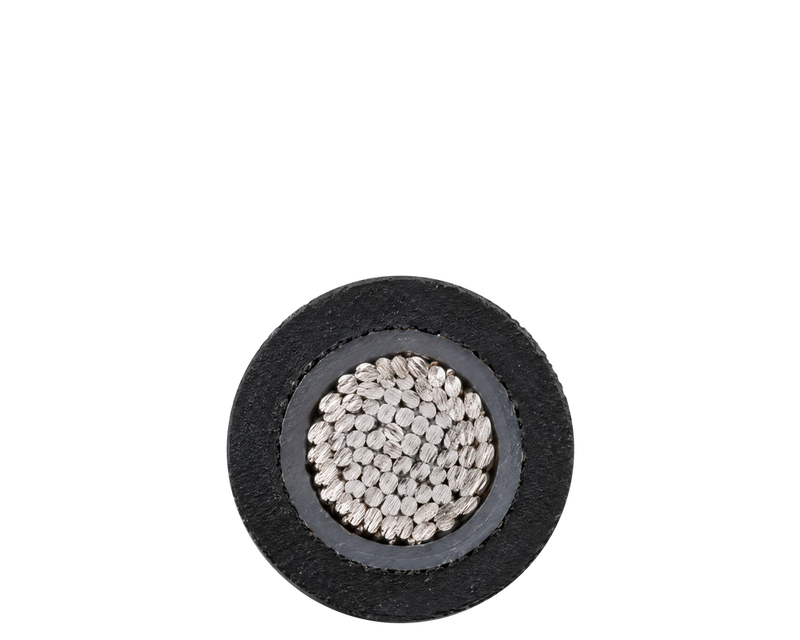

Kabelarea
4 eller 6 mm² solpanelskabel?
Spänningsförlust i kabeln för en 240 W panel (cirka 11 A), räknat på kabellängd i en riktning. Sikta på högst 2,5 % förlust.
| Kabellängd |  |  |
|---|---|---|
| 3 meter | 1,4 % | 0,9 % |
| 5 meter | 2,3 % | 1,6 % |
| 10 meter | 4,7 % | 3,1 % |
Beräknat för kopparkabel vid 20 °C. Parallellkoppling dubblar strömmen och därmed förlusten. Seriekoppling minskar den.
Lim och tätning
Vad används till vad?
Lim och tätningsmassa har olika uppgifter. Välj efter vad du ska göra.
-

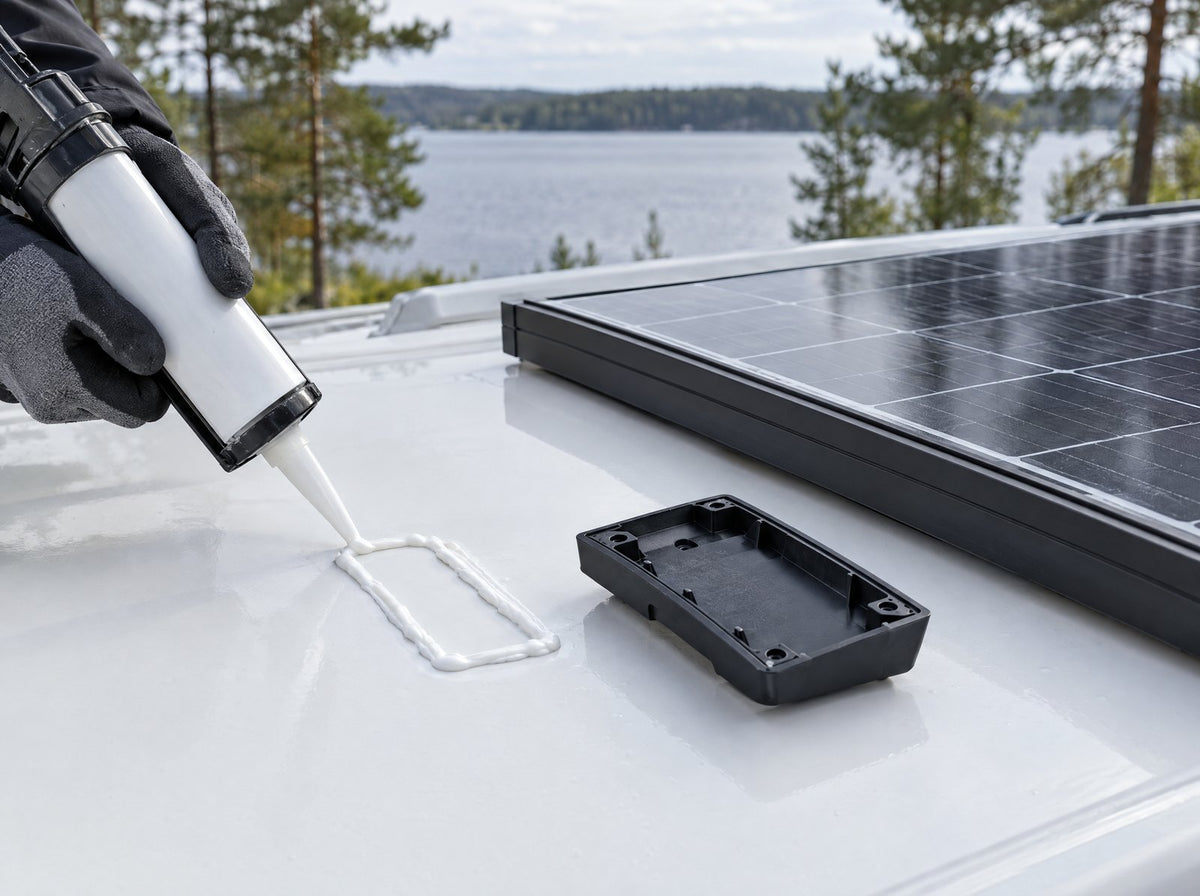

Limma paneler och fästen
Elastiskt montagelim som fäster hörnfästena mot taket och tål vibrationer, väder och UV.
-

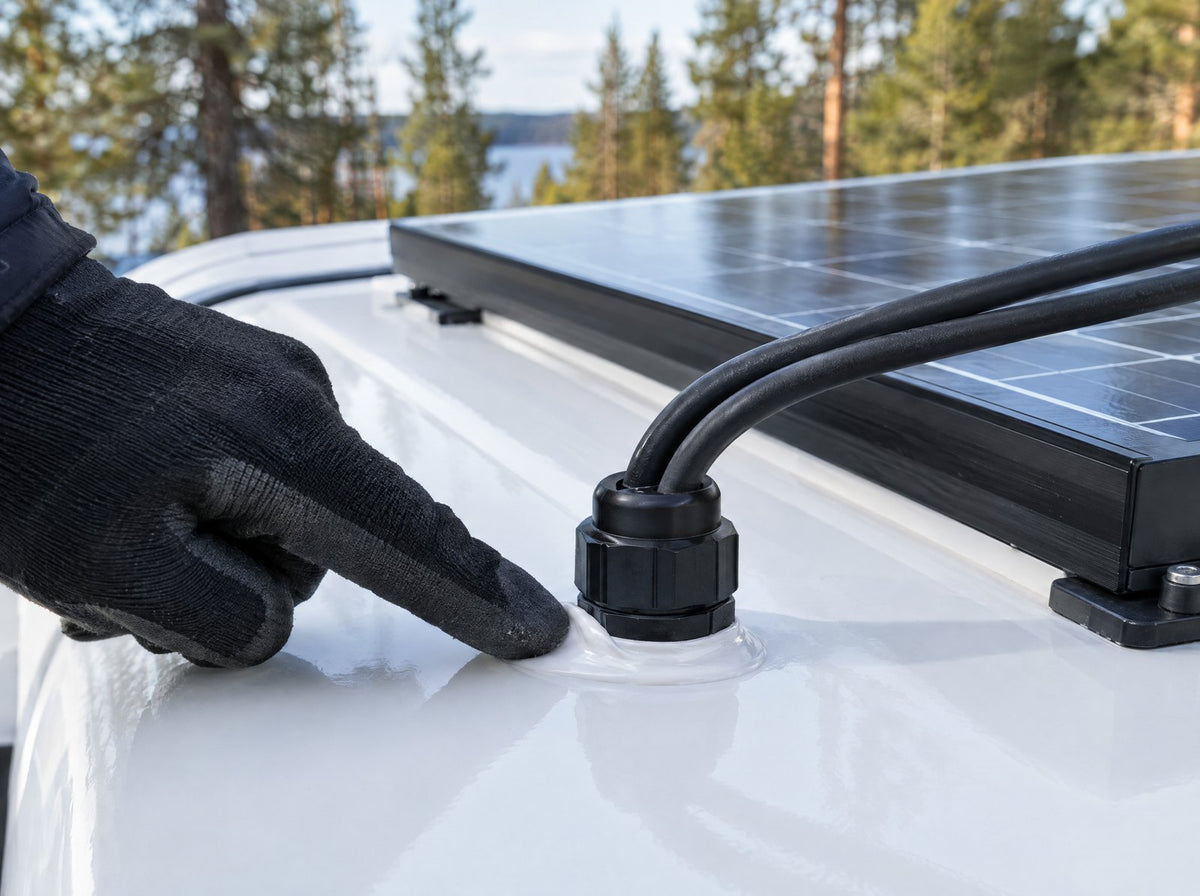

Täta fogar och genomföringar
Tätningsmassa runt kabelgenomföringar, skruvhål och skarvar så att inget vatten tränger in.
-

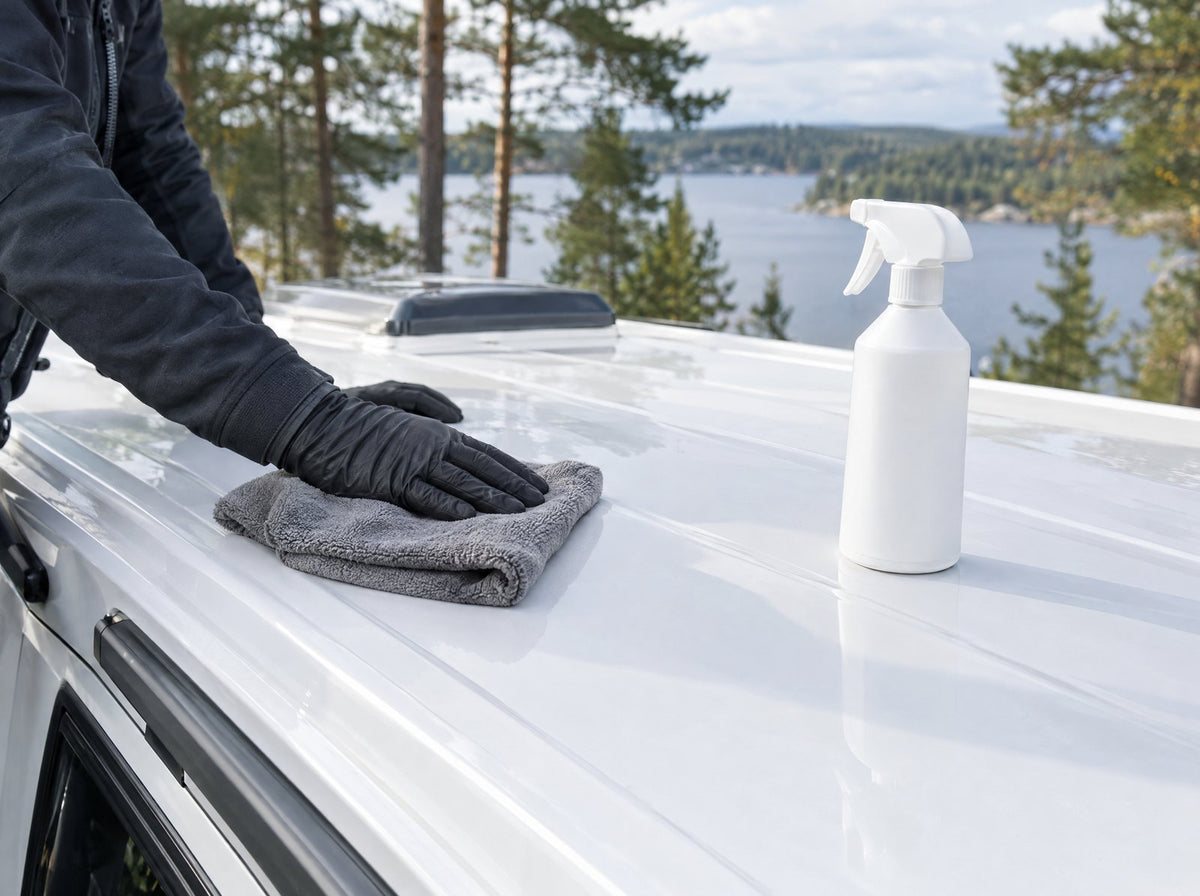

Förbehandling
Rätt förbehandling avgör hur bra limmet fäster och hur länge fogen håller tätt.
Så gör du
- Rengör ytan med rengöringsmedel och en ren trasa
- Använd primer om limtillverkaren anger det
- Gör en provlimning innan du monterar
- På akryl och polykarbonat, kontrollera produktbladet
Checklista
Allt för en komplett installation
Det här behöver du för ett komplett solcellssystem till husbil, båt eller stuga:
- Solpanel
- Fästen eller lim
- MC4-kabel, gärna 6 mm²
- Tätad kabelgenomföring
- MPPT-regulator
- Säkring nära batteriet
- Batteri
- Tätningsmassa
Vanliga frågor
Frågor om tillbehör
Osäker på vad som passar din installation? Hör av dig så hjälper vi dig.
Ska jag välja 4 eller 6 mm² kabel?
Vid mer än cirka 3-5 meter kabel eller två parallellkopplade paneler ger 6 mm² märkbart lägre förlust. Kortare sträckor och seriekoppling klarar sig ofta med 4 mm².
Kan jag blanda MC4-kontakter från olika märken?
Undvik det. Standarden IEC 62852 och tillverkare som Stäubli avråder, eftersom kontakter som inte passar ihop kan ge glapp och värmeutveckling.
Vilket lim ska jag använda till solpanelen?
Till att limma paneler och fästen passar MS-polymerlim som Dekasyl MS-5. Sikaflex-591 och Dekaseal är främst tätningsmassor för fogar och skruvhål.
Behöver jag primer?
Det beror på materialet. Följ limtillverkarens förbehandlingstabell, rengör noga och gör en provlimning.
Vilken ändklämma passar min panel?
Den som matchar panelramens höjd, alltså H30 för 30 mm ram och H40 för 40 mm ram.
Måste jag borra i taket?
Falsfästen kräver ingen håltagning. Vid takpannor lyfts pannorna och kroken skruvas i takkonstruktionen. På husbil räcker oftast lim och en tätad kabelgenomföring.
